اتاق سرور
اتاق سرور، هسته مرکزی پردازش، ذخیرهسازی و تبادل اطلاعات در هر سازمان است و عملکرد پایدار آن، تضمینکنندهی امنیت، در دسترسپذیری و کارایی کل زیرساخت فناوری اطلاعات میباشد. طراحی و پیادهسازی اصولی این فضا، نیازمند دانش عمیق فنی، تجربه اجرایی گسترده و رعایت دقیق استانداردهای بینالمللی نظیر TIA-942، ISO/IEC 27001 و ASHRAE است.
ما در شرکت پارسیس با رویکردی کاملاً مهندسی و ساختارمند، خدمات جامع طراحی، اجرا و تجهیز اتاق سرور را ارائه میدهیم. هدف ما ایجاد محیطی امن، پایدار، بهینه و قابل توسعه است که بتواند نیازهای امروز و رشد آینده سازمان را بهطور کامل پوشش دهد.
با تکیه بر تجربهی متخصصان ما، اتاق سرور شما نهتنها از نظر فنی و ایمنی در سطحی استاندارد قرار میگیرد، بلکه از لحاظ بهرهوری انرژی، نگهداری و مقیاسپذیری نیز بهینهسازی خواهد شد.
خدمات تخصصی ما در این حوزه شامل موارد زیر است:
- مطالعه و نیازسنجی اولیه بر اساس ابعاد سازمان، ظرفیت پردازشی و الزامات امنیتی
- طراحی نقشههای اجرایی شامل جانمایی رکها، مسیرهای کابلکشی، سیستمهای خنککننده و برق اضطراری
- انتخاب و تأمین تجهیزات استاندارد شامل رک، UPS، سیستم سرمایش، کف کاذب، سنسورها و تجهیزات اطفای حریق
- طراحی و اجرای سیستمهای کنترل محیطی (دما، رطوبت، نشت آب و دسترسی فیزیکی)
- پیادهسازی سیستمهای ایمنی و اطفای حریق اتوماتیک مطابق استاندارد NFPA و FM200
- نظارت بر اجرای کامل پروژه و ارائه مستندات فنی و نقشههای As-Built
- آزمایش، راهاندازی و تحویل نهایی با گزارشهای تست و کنترل کیفیت
اجزای اتاق سرور
بخش ساختمانی اتاق سرور
بخش ساختمانی اتاق سرور، پایه و اساس ایمنی، پایداری و کارایی کل زیرساخت فناوری اطلاعات یک سازمان محسوب میشود. طراحی اصولی این بخش باید با در نظر گرفتن الزامات فنی، امنیتی و محیطی انجام گیرد تا شرایط ایدهآل برای عملکرد مداوم تجهیزات سرور و شبکه فراهم گردد.
ویژگیها و الزامات اصلی بخش ساختمانی اتاق سرور عبارتاند از:
1-دیوارها و سقف:
استفاده از دیوارهای عایق صدا و حرارت برای کاهش نویز محیطی و جلوگیری از تبادل حرارت.
اجرای دیوارها با مصالح مقاوم در برابر آتشسوزی (Fire Rated) مطابق با استانداردهای NFPA.
پوشش داخلی با رنگ آنتیاستاتیک و مقاوم در برابر رطوبت و گردوغبار.
2-کف اتاق سرور:

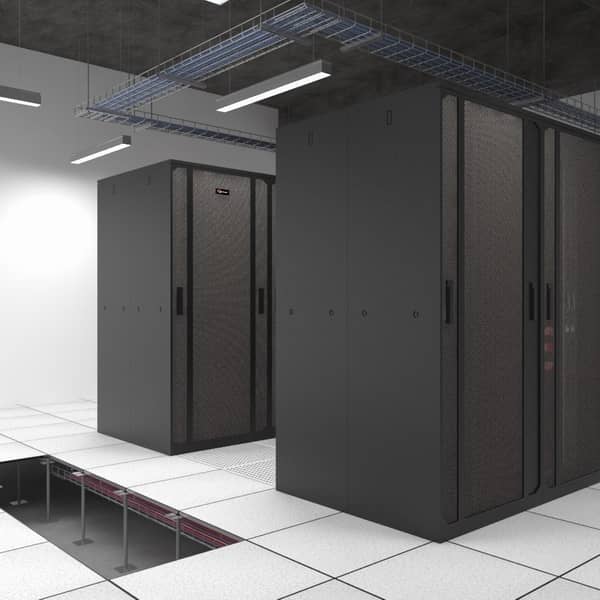

اجرای کف کاذب آنتیاستاتیک (Anti-Static Raised Floor) جهت جلوگیری از تخلیه الکترواستاتیک و آسیب به تجهیزات حساس.
فراهمسازی مسیر مناسب برای عبور کابلهای شبکه، برق و سیستمهای سرمایش زیر کف.
تحمل وزن بالا و مقاومت مکانیکی کافی برای استقرار رکها و تجهیزات سنگین.
3-درها و دسترسیها:
استفاده از درهای فلزی ضدحریق و مقاوم در برابر نفوذ گردوغبار با عرض و ارتفاع کافی برای ورود تجهیزات.
نصب قفلهای الکترونیکی یا کارتخوان برای کنترل دسترسی افراد مجاز.
درزگیری کامل برای جلوگیری از نشت هوا و حفظ شرایط محیطی کنترلشده.
4-پنجرهها و روشنایی:
در صورت وجود پنجره، استفاده از شیشههای دوجداره ضد UV و مقاوم در برابر حرارت.
پوشاندن پنجرهها با پردههای حرارتی یا فیلترهای مخصوص جهت حفظ پایداری دمایی.
طراحی روشنایی با نور سفید LED بدون تولید حرارت زیاد و با کنترل اضطراری.
5-سیستم تهویه و عایقبندی:
استفاده از عایقهای حرارتی و صوتی با راندمان بالا در سقف و دیوارها.
طراحی مسیر ورود و خروج هوا مطابق با سیستم سرمایش رکها (Hot Aisle / Cold Aisle).
6-ایمنی و کنترل محیطی:
نصب سنسورهای نشت آب، دود، دما و رطوبت در نقاط حساس.
پیشبینی محل نصب سیستم اطفای حریق (مانند FM200 یا Novec 1230) و تابلوهای برق اضطراری.
بخش برق اتاق سرور
سیستم برق در اتاق سرور یکی از حیاتیترین زیرساختها محسوب میشود، زیرا حتی کوچکترین قطعی یا نوسان در برق میتواند منجر به از کار افتادن تجهیزات حیاتی و از دست رفتن دادهها شود. طراحی و اجرای اصولی سیستم تأمین برق، تضمینکنندهی پایداری، امنیت و کارایی کل مرکز داده است.
اصول و اجزای اصلی برق اتاق سرور عبارتاند از:
1-منابع تغذیه پایدار و دوگانه (Redundant Power Source):
استفاده از دو مسیر تغذیه برق مستقل جهت اطمینان از پایداری حتی در زمان خرابی یا قطع یک مسیر.
اتصال هر رک یا دستگاه حیاتی به دو منبع تغذیه جداگانه (A & B Feed) برای جلوگیری از توقف عملکرد.
2-سیستم برق اضطراری (UPS):
نصب یوپیاسهای آنلاین (Online UPS) با توان و ظرفیت مناسب برای تأمین انرژی در زمان قطعی برق.
مانیتورینگ دائمی ولتاژ و جریان خروجی جهت جلوگیری از نوسانات برق.
امکان اتصال UPSها به سیستم مانیتورینگ مرکزی برای کنترل وضعیت و هشدارهای لحظهای.
3-ژنراتور پشتیبان (Standby Generator):
استفاده از دیزل ژنراتور یا ژنراتور گازی جهت تأمین برق در زمانهای طولانی قطعی.
سیستم ATS (Automatic Transfer Switch) برای انتقال خودکار بار بین برق شهری و ژنراتور.
4-توزیع برق (Power Distribution Units – PDUs):
نصب PDUهای هوشمند در رکها برای توزیع برق با مانیتورینگ دقیق جریان مصرفی هر خط.
قابلیت قطع و وصل از راه دور، اندازهگیری توان و ثبت دادهها برای بهینهسازی مصرف انرژی.
5-ارتینگ و حفاظت الکتریکی (Earthing & Surge Protection):
اجرای سیستم ارت استاندارد با مقاومت کمتر از ۲ اهم برای تخلیه ایمن جریانهای الکتریکی.
نصب محافظهای Surge و SPD برای جلوگیری از آسیب ناشی از نوسانات یا صاعقه.
6-کابلکشی برق و ایمنی:
استفاده از کابلهای نسوز و دارای روکش ضد حریق در مسیرهای اصلی و فرعی.
تفکیک کامل مسیر کابلهای برق از کابلهای شبکه و دیتا برای کاهش تداخل الکترومغناطیسی (EMI).
برچسبگذاری، مستندسازی و شمارهگذاری دقیق تمامی کابلها و تابلوها جهت سهولت نگهداری.
7-خنکسازی و مدیریت حرارتی مرتبط با برق:
طراحی سیستم توزیع هوای خنک از کف یا کانالهای سقفی جهت جلوگیری از تجمع حرارت در نقاط داغ (Hot Spots).
پیکربندی راهروهای گرم و سرد (Hot/Cold Aisle Containment) برای افزایش بازدهی انرژی و عمر تجهیزات.
بخش تأسیسات اتاق سرور
تأسیسات اتاق سرور یکی از ارکان حیاتی در طراحی مراکز داده است که نقش مستقیم در ایمنی، پایداری، کنترل محیطی و حفاظت از تجهیزات حساس دارد. اجرای صحیح و استاندارد سیستمهای تاسیساتی، تضمینکنندهی عملکرد بدون وقفه و جلوگیری از خسارات ناشی از عوامل محیطی مانند حرارت، رطوبت یا آتشسوزی است.
اجزای اصلی و ملاحظات کلیدی تأسیسات اتاق سرور شامل موارد زیر است:
1-سیستم اطفای حریق (Fire Suppression System):
استفاده از سیستمهای اطفای حریق غیر مایع مانند گازهای FM200، Novec 1230 یا Inergen بهمنظور جلوگیری از آسیب به تجهیزات الکترونیکی.
نصب سنسورهای دود و حرارت حساس (Early Warning Detectors) برای شناسایی سریع حریق در مراحل اولیه.
طراحی سیستم اطفا مطابق با استانداردهای بینالمللی NFPA 75 و NFPA 2001.
پیشبینی مسیر عبور کابلها از کف یا سقف با رعایت کامل درجه مقاومت در برابر حریق (Fire Rating) در پوششها و متریالها.
2-سیستم تهویه و کنترل دما (HVAC):
استفاده از سیستمهای سرمایشی دقیق (Precision Cooling) مخصوص دیتاسنترها برای حفظ دمای یکنواخت در بازهی استاندارد (۱۸ تا ۲۴ درجه سانتیگراد).
کنترل خودکار رطوبت نسبی در محدودهی ۴۵٪ تا ۵۵٪ برای جلوگیری از تخلیه الکترواستاتیک و آسیب تجهیزات.
اجرای سیستمهای خنکسازی مبتنی بر راهروهای گرم و سرد (Hot/Cold Aisle Containment) جهت افزایش بازده انرژی.
3-سیستم تهویه اضطراری و فیلتر هوا:
پیشبینی تهویهی اضطراری در صورت قطع سیستم اصلی برای جلوگیری از افزایش دمای بحرانی.
استفاده از فیلترهای هوای صنعتی با راندمان بالا (HEPA Filters) برای جلوگیری از ورود گردوغبار و ذرات معلق.
4-سیستم مدیریت و کنترل محیطی (Environmental Monitoring):
نصب سنسورهای هوشمند برای دما، رطوبت، نشت آب، دود، ولتاژ و باز/بسته بودن درها.
اتصال سنسورها به سیستم مانیتورینگ مرکزی (BMS یا NMS) برای هشداردهی سریع و کنترل از راه دور.
5-سیستم ارت و همبندی (Earthing & Bonding):
اجرای شبکه ارتینگ مستقل برای تجهیزات IT، تابلوهای برق و سیستم اطفای حریق.
حفظ مقاومت زمین در حد استاندارد (کمتر از ۲ اهم) برای ایمنی کامل در برابر نشت جریان یا صاعقه.
6-سیستم لولهکشی و زیرساخت مکانیکی:
طراحی و اجرای لولهکشی آب سرد، تخلیه، و مسیرهای اطفا با جنس غیرخورنده و مقاوم در برابر حرارت.
ایزولهسازی مسیرهای تاسیساتی برای جلوگیری از تراکم رطوبت یا نشتی.
بخش تجهیزات اتاق سرور
تجهیزات اتاق سرور، قلب تپندهی زیرساخت فناوری اطلاعات هر سازمان محسوب میشوند. طراحی، جانمایی و انتخاب صحیح این تجهیزات نقش تعیینکنندهای در عملکرد پایدار، قابلیت اطمینان و بهرهوری انرژی دارد. رعایت اصول مهندسی در استقرار و اتصال تجهیزات، موجب افزایش عمر مفید، کاهش ریسک خرابی و تسهیل فرآیند نگهداری میشود.
مهمترین ملاحظات و الزامات در بخش تجهیزات اتاق سرور عبارتاند از:
1-چگالی توان و ظرفیت تجهیزات (Power Density):
برآورد دقیق چگالی توان مورد نیاز بر حسب وات بر فوت مربع (W/ft²) یا کیلووات بر رک (kW/rack) بر اساس نوع سرورها، تجهیزات ذخیرهسازی و شبکه.
طراحی سیستم برق و خنکسازی متناسب با میزان توان مصرفی هر رک برای جلوگیری از ایجاد نقاط داغ (Hot Spots).
پیشبینی فضای توسعه برای افزایش تدریجی چگالی توان در آینده.
2-رکها و قفسههای سرور (Server Racks & Cabinets):
استفاده از رکهای استاندارد ۱۹ اینچ با ارتفاع متداول ۴۲U یا بیشتر بسته به ظرفیت مرکز داده.
نصب رکهای ضد لرزه (Seismic Rated Racks) در مناطق زلزلهخیز جهت افزایش ایمنی فیزیکی.
اتصال هر رک به سیستم ارت و همبندی برای تخلیه ایمن بارهای الکتریکی.
رعایت فاصلههای مناسب بین رکها برای عبور جریان هوای سرد و گرم مطابق با استاندارد Hot/Cold Aisle Containment.
3-فضای فیزیکی و ابعاد اتاق:
در نظر گرفتن ارتفاع مفید حداقل ۹ فوت (حدود ۲٫۷ متر) برای تهویه مؤثر و نصب کابلکشی سقفی.
پیشبینی فضای کافی در مسیرهای دسترسی برای جابجایی، تعمیر یا تعویض تجهیزات بدون نیاز به خاموشی کل سیستم.
طراحی کف و سقف با ظرفیت تحمل وزن و بارگذاری متناسب با تعداد رکها و تجهیزات سنگین.
4-تهویه و جریان هوا:
استفاده از مجرای تهویه بالای سقف یا زیر کف کاذب برای توزیع یکنواخت هوای خنک و خروج هوای گرم.
کنترل دقیق مسیر جریان هوا با استفاده از پنلهای کور (Blanking Panels) و جداکنندههای رکها.
مانیتورینگ مداوم دما و فشار هوا در هر راهرو برای جلوگیری از نقاط بحرانی حرارتی.
5-اتصالات و کابلکشی:
اجرای کابلکشی ساختارمند با تفکیک کامل کابلهای برق و دیتا.
استفاده از مدیریت کابل (Cable Management System) برای حفظ نظم، کاهش تداخل و تسهیل نگهداری.
برچسبگذاری دقیق تمامی پورتها، کابلها و تجهیزات برای مدیریت بهتر شبکه.
6-تجهیزات جانبی و ایمنی:
نصب تلفن داخلی یا ارتباط اضطراری (Emergency Phone) برای تماس سریع در شرایط بحرانی.
استفاده از نردبانهای سقفی، سینی کابل، روشنایی اضطراری و سنسورهای حرارتی و لرزشی در محیط اتاق.
پیشبینی سیستم قفل رکها، کنترل دسترسی RFID یا بیومتریک جهت جلوگیری از دسترسی غیرمجاز.
